一、引言

卷布機主要用于紡織行業，是織機的一個重要組成部分。它的作用是在布織好后將其有序收集起來，織物由卷取輥引離織口后，經導布輥卷繞到卷布輥上，形成織物卷裝。隨著織造的進行，布卷直徑會逐漸增大，為保持布卷圓周線速度恒定，卷布輥的直徑應該隨著布卷直徑的增大而降低。為提高布卷質量，在卷曲過程中要維持布中的張力基本恒定。伺服驅動器和伺服電機在卷布機上面的應用主要是將布拉緊、鋪平、再進行卷曲形成成品。

卷布機特點：

1.采用電子對邊裝置,使布匹等材料卷取后,布邊緣整齊一致,且可根據布的種類選擇軟卷或硬卷。

2.配有碼表自動控制裝置,可精確記量布長，并自動控制。

3.卷布速度可無級調節，生產效率高，節省人力，單人操作方便。

4.斜紋卷布可在20度至70度之間調節。

5.采用不銹鋼布桶，永不生銹，避免沾污布料。

6.此種機器與全自動切捆條機為一套設備。

二、技術要求

卷布機由八套伺服驅動器和伺服電機構成。其中四套伺服系統用在張緊輥上面，其作用是將布拉緊，經過導布輥到擴幅輥布被鋪平，再進入卷布輥（卷布輥上面有一個可以調節壓力的壓力輥，壓在卷布輥上面以增加壓力，卷布輥下面有兩套主動導輥作為原動力輥以相同的轉速同向旋轉帶動卷布輥卷布）進行卷曲。

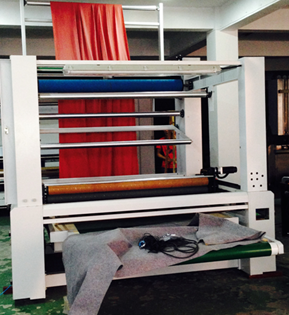

現場圖如圖1：

圖1

三、系統搭建

上位機采用PLC和觸摸屏人機界面控制，與伺服驅動器控制端相連，控制方式是位置模式，脈沖+方向，內部使能。上位機發送位置指令給伺服驅動器，使伺服驅動器完成指定的操作，控制端接線定義如下：

四、之山伺服的應用調試

1、之山伺服驅動器和電機配置

2、相關參數設置

控制模式設置，位置指令方式選擇，速度環PI參數設置，位置環P參數調節。

通過調節參數，之山伺服可以很好的實現卷布機的控制，張力合適，卷布邊緣整齊一致，效率高。
